Micro Switch 5a 125 250v

Micro Switch 5a 125 250vείναι ένας μικροσκοπικός διακόπτης ενεργοποίησης κουμπώματος που χρησιμοποιείται για την ενεργοποίηση και απενεργοποίηση ηλεκτρικών κυκλωμάτων μέχρι το μέγιστο των 5a στα καθορισμένα όρια λειτουργίας με 125 v AC και 250 v AC. Χρησιμοποιείται γενικά σε ηλεκτρονικές συσκευές, συστήματα ελέγχου, μηχανήματα αυτόματης πώλησης, εξοπλισμό γραφείου, πόρτες και καλύμματα, συσκευές κ.λπ.

Βεβαιωθείτε ότι εκτός από την υπάρχουσα βαθμολογία, ο τύπος φορτίου, ο τύπος ενεργοποιητή, η δύναμη, η διαμόρφωση των ακροδεκτών, οι διαστάσεις και οι περιβαλλοντικές συνθήκες είναι κατάλληλες για τη χρήση που σχεδιάζετε για τα εξαρτήματα.

Τι σημαίνει 5A 125/250VAC;

Η ονομασία "5A 125/250VAC" συνήθως υποδεικνύει ότι ο διακόπτης μπορεί να διαχειριστεί το πολύ 5 αμπέρ σε τάση 125 βολτ AC ή 250 βολτ AC, εάν χρησιμοποιείται με το κατάλληλο φορτίο όπως συνιστάται από τον κατασκευαστή.
Αυτή η προδιαγραφή ισχύει συνήθως για φορτία αντίστασης.

Συσκευές όπως κινητήρες, ηλεκτρομαγνητικές βαλβίδες, συμπιεστές, λαμπτήρες, μετασχηματιστές και ηλεκτρονικές μονάδες τροφοδοσίας μπορεί να παρουσιάσουν υψηλό ρεύμα εισόδου ή ηλεκτρικό τόξο. Σε τέτοιες περιπτώσεις μπορεί να είναι απαραίτητο να χρησιμοποιηθούν συσκευές με διαφορετικό ονομαστικό φορτίο ή εφαρμογή κατάλληλης συσκευής καταστολής.

Αυτό αντιπροσωπεύει μια βαθμολογία AC. Ωστόσο, αυτό δεν εγγυάται ότι ο διακόπτης έχει εγκριθεί για χρήση στα 125 VDC ή 250 VDC. Να αναζητάτε πάντα τη διακριτή ονομαστική τιμή DC στο εκχωρημένο φύλλο δεδομένων πριν συνεχίσετε.

Πώς λειτουργεί ένας μικροδιακόπτης;

Ένας μικροδιακόπτης χρησιμοποιεί έναν μηχανισμό snap-action. Τη στιγμή που ο ενεργοποιητής μπαίνει στην ακριβή θέση, το εσωτερικό ελατήριο αλλάζει κατάσταση επαφής γρήγορα. Επομένως, επιτρέπει εξαιρετική αξιοπιστία του διακόπτη παρά την ελάχιστη κίνηση και το σταθερό σημείο λειτουργίας του.

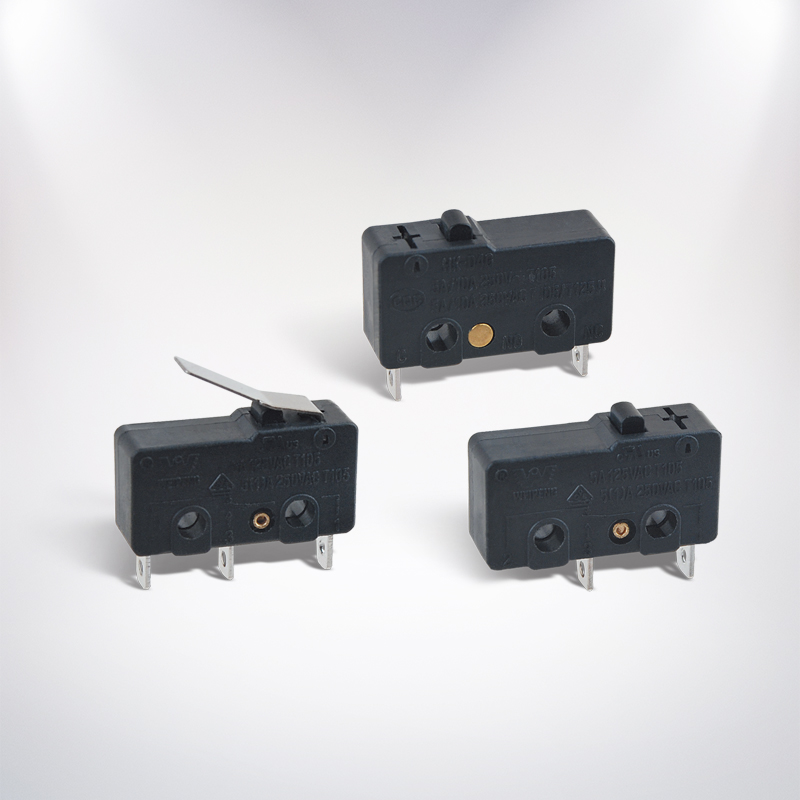

Μεταξύ των τυπικών τύπων ενεργοποιητών είναι το έμβολο, ο μοχλός άρθρωσης, ο μοχλός κυλίνδρου και ο προσομοιωμένος κύλινδρος. Ο κατάλληλος τύπος ενεργοποιητή επιλέγεται με βάση τον διαθέσιμο χώρο, την κατεύθυνση κίνησης και τη δύναμη και την απόσταση που απαιτούνται για τη διαδικασία.

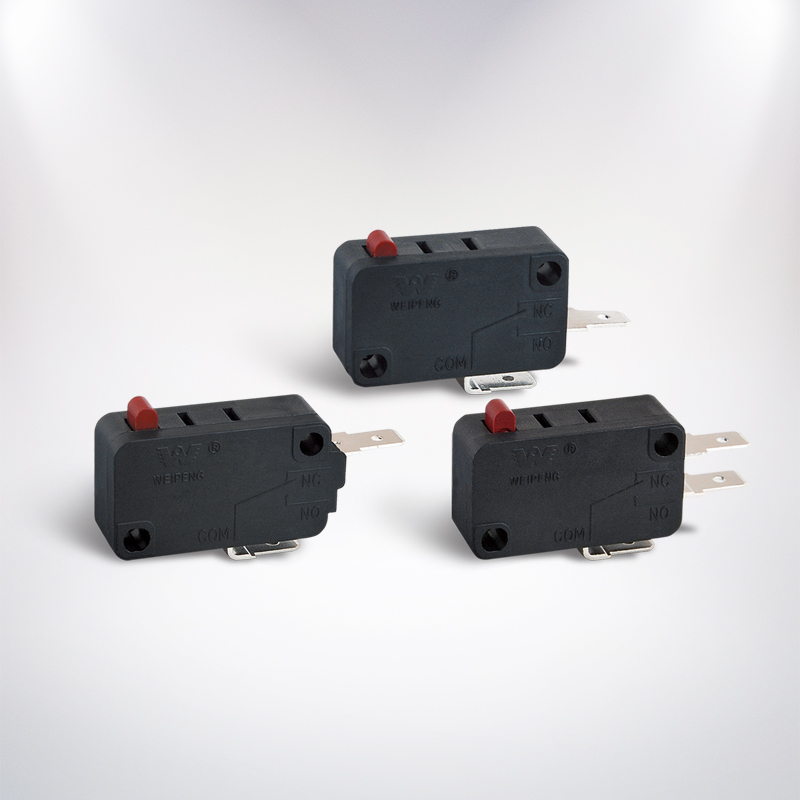

Διαμόρφωση τερματικού SPDT

Αρκετά μοντέλα 5Α λειτουργούν σε λειτουργία SPDT (Single Pole Double Throw). Τα κοινά τερματικά στο SPDT είναι COM, NC και NO.

Όταν το κύκλωμα ενεργοποιείται με το πάτημα του ενεργοποιητή, χρησιμοποιήστε COM σε συνδυασμό με NO. Από την άλλη πλευρά, χρησιμοποιήστε το COM σε συνδυασμό με το NC όταν το κύκλωμα πρέπει να παραμείνει κλειστό σε κατάσταση αναμονής και γίνεται ανοιχτό όταν ο ενεργοποιητής είναι ενεργοποιημένος. Βεβαιωθείτε ότι έχετε επαληθεύσει την ετικέτα στον πραγματικό διακόπτη πριν από τη διαδικασία καλωδίωσης.

Τι είναι ένας ευαίσθητος μικροδιακόπτης;

Ένας μικροδιακόπτης που είναι ευαίσθητος λειτουργεί με αρκετά χαμηλή δύναμη. Είναι χρήσιμο κάθε φορά που ο διακόπτης ενεργοποιείται με τη βοήθεια μιας ελαφριάς πόρτας, πλαστικής γλωττίδας, μικρού μηχανισμού ή περιορισμένης κίνησης.

Η ευαισθησία καθορίζεται από περισσότερα από την τρέχουσα βαθμολογία. Ελέγξτε τις παρακάτω προδιαγραφές:

• Δύναμη λειτουργίας και δύναμη απελευθέρωσης
• Pretravel και overtravel
• Θέση λειτουργίας
• Τύπος και μήκος ενεργοποιητή
• Μηχανική και ηλεκτρική ζωή

Η χρήση ενός μοχλού κυλίνδρου μπορεί να ελαχιστοποιήσει την προσπάθεια που απαιτείται από το εξωτερικό σύστημα. Ωστόσο, η ακατάλληλη ευθυγράμμιση μπορεί να οδηγήσει σε πλευρική καταπόνηση και πρώιμη αστοχία. Θα πρέπει να λειτουργεί σωστά, να λειτουργεί χωρίς να υπερβαίνει τις προδιαγραφές υπέρβασης.

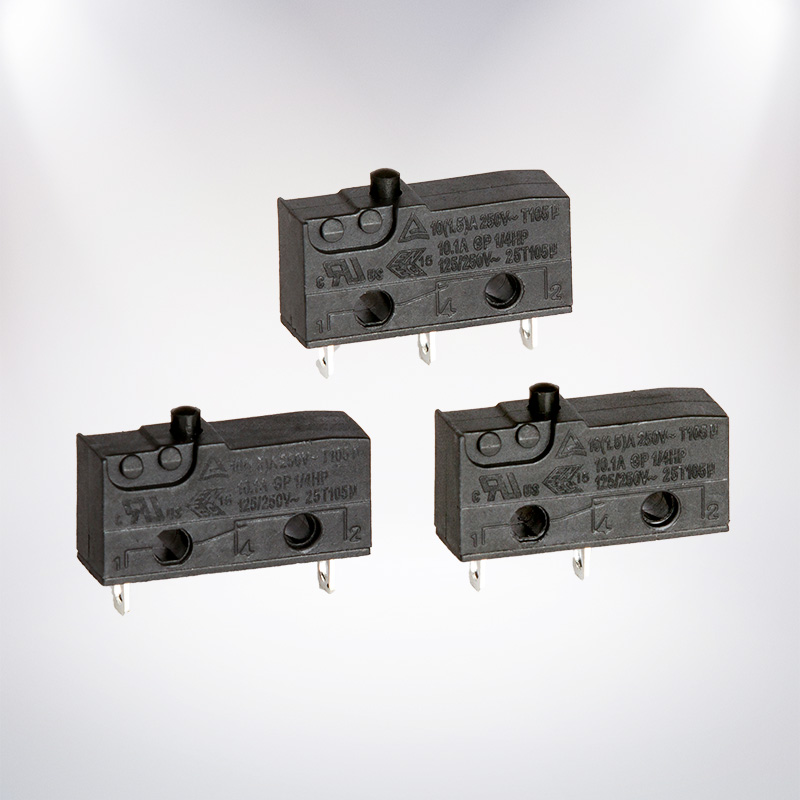

Μικροδιακόπτες 5Α, 10Α, 16Α και 21Α

Οι μικροδιακόπτες κατασκευάζονται σε διαφορετικές εκδόσεις των τρεχουσών χαρακτηρισμών, συγκεκριμένα 5Α, 10Α, 16Α και 21Α. Η υψηλότερη βαθμολογία ρεύματος δεν είναι απαραίτητα η σωστή επιλογή. Είναι σημαντικό ο διακόπτης να είναι σύμφωνος με την τάση εφαρμογής, τον τύπο φορτίου, τις μετρήσεις, τον τύπο του ακροδέκτη και τα πρότυπα.

Όταν κοιτάζετε έναν μικροδιακόπτη με ονομαστική τάση 5A στα 125V και στα 250V με άλλα μοντέλα με ονομαστική τιμή 10A, 16A και 21A, θα πρέπει να συγκρίνετε όλες τις προδιαγραφές αντί να κοιτάζετε μόνο την αξιολόγηση. Ο διακόπτης υψηλότερης βαθμολογίας μπορεί να διαφέρει από τα μοντέλα χαμηλότερης βαθμολογίας σε σχεδιαστικά χαρακτηριστικά, όπως οπές στερέωσης, διαδρομή ενεργοποιητή, θέση ακροδεκτών και διαστάσεις επαφής.

Θέματα φορτίου και ασφάλειας

Πριν συνδέσετε το φορτίο, είναι απαραίτητο να προσδιορίσετε όχι μόνο το κανονικό ρεύμα αλλά και το ρεύμα εισόδου ή εκκίνησης. Τα ωμικά φορτία είναι συνήθως πολύ πιο εύκολο να αντιμετωπιστούν από τα επαγωγικά ή χωρητικά φορτία. Οι κινητήρες και οι ηλεκτρομαγνητικές βαλβίδες ενδέχεται να δημιουργήσουν σπινθήρες που θα μπορούσαν να βλάψουν τις επαφές, παρόλο που το κανονικό ρεύμα είναι κάτω από 5 A.

Στις κύριες εφαρμογές, θα πρέπει να χρησιμοποιείται κατάλληλη μόνωση, προστασία υπερφόρτωσης, μηχανική προστασία και περίβλημα. Η σωστή εγκατάσταση του διακόπτη θα πρέπει κανονικά να γίνεται έτσι ώστε να σπάει το αγώγιμο καλώδιο όπως καθορίζεται από τη σχεδίαση του εξοπλισμού και τους τοπικούς ηλεκτρικούς κανονισμούς.

Πριν από τις εργασίες εγκατάστασης ή δοκιμής σχετικά με αυτό, αποσυνδέστε την παροχή ρεύματος. Η καλωδίωση της τάσης δικτύου θα πρέπει είτε να ολοκληρωθεί είτε να επιθεωρηθεί από εξειδικευμένο επαγγελματία.

Συμβουλές τοποθέτησης και εγκατάστασης

Ελέγχετε πάντα τις διαστάσεις του αμαξώματος, την απόσταση οπών τοποθέτησης, το ύψος του ενεργοποιητή, τον τύπο ακροδεκτών και τη θέση λειτουργίας πριν την παραγγελία. Οι διακόπτες που φαίνονται παρόμοιοι δεν είναι απαραίτητα εναλλάξιμοι.

Ο ενεργοποιητής πρέπει να πιέζεται προς τη σωστή κατεύθυνση και δεν πρέπει να χρησιμοποιείται ως σκληρός μηχανικός αναστολέας εκτός εάν υποδεικνύεται διαφορετικά από τον κατασκευαστή. Η υπερβολική κρούση, η πλευρική πίεση, η υγρασία, η υγρασία και οι κραδασμοί πρέπει να αποφεύγονται.

Υπάρχουν διάφορα είδη τερματικών που χρησιμοποιούνται συνήθως. περιλαμβάνουν ακροδέκτες συγκόλλησης, γλωττίδες γρήγορης σύνδεσης, καρφίτσες PCB και ακροδέκτες καλωδίων. Το στυλ μπορεί να επιλεγεί με βάση την τεχνική συναρμολόγησης που χρησιμοποιείται και τη διαθεσιμότητα χώρου.

Πώς να επιλέξετε το σωστό μοντέλο

Χρησιμοποιήστε αυτήν τη λίστα ελέγχου πριν από την αγορά:

• Επιβεβαιώστε την τάση AC ή DC και το πραγματικό ρεύμα φορτίου.
• Προσδιορίστε εάν το φορτίο είναι ωμικό, επαγωγικό, χωρητικό, κινητήρα ή λαμπτήρα.
• Επιλέξτε SPDT, SPST-NO ή SPST-NC σύμφωνα με το κύκλωμα.
• Επιλέξτε την απαιτούμενη δύναμη λειτουργίας και το στυλ ενεργοποιητή.
• Συγκρίνετε τις διαστάσεις τοποθέτησης και τις θέσεις των ακροδεκτών.
• Ελέγξτε τη θερμοκρασία λειτουργίας, τη στεγανοποίηση, την ηλεκτρική διάρκεια ζωής και τις εγκρίσεις.
• Ζητήστε το επίσημο φύλλο δεδομένων για τον ακριβή αριθμό ανταλλακτικού.

Συχνές ερωτήσεις: SPDT 5A 125/250VAC Sensitive Micro Switch

Τι είναι ένας ευαίσθητος μικροδιακόπτης SPDT 5A 125/250VAC;

Ο διακόπτης είναι μια συσκευή χαμηλής ισχύος και κουμπώματος με κοινό ακροδέκτη και διπλές εξόδους. Η μέγιστη τιμή ρεύματος είναι 5Α όταν λειτουργεί υπό ελεγχόμενες συνθήκες.

Μπορώ να το χρησιμοποιήσω για 250VDC;

Όχι, ενώ η σήμανση 125/250 VAC αντιπροσωπεύει μια ονομαστική τιμή AC, δεν δίνει μια βαθμολογία για την τάση DC. Να αναζητάτε πάντα έναν διακόπτη με αναφερόμενη τάση και ρεύμα DC.

Ποια είναι η διαφορά μεταξύ NO και NC;

Ο κανονικά ανοιχτός διακόπτης επιτρέπει τη ροή του ηλεκτρισμού όταν δεν πιέζεται τίποτα στον διακόπτη, ενώ ο κανονικά κλειστός διακόπτης επιτρέπει τη ροή του ηλεκτρισμού όταν πιέζεται ο ενεργοποιητής.

Μπορεί ένας μικροδιακόπτης 5Α να ελέγξει έναν κινητήρα;

Αν και το ρεύμα του κινητήρα είναι κάτω από 5Α, ο διακόπτης μπορεί να μην λειτουργεί σωστά. Προσδιορίστε το ρεύμα εκκίνησης και το επαγωγικό τόξο που μπορεί να υπερβαίνει τη χωρητικότητα του διακόπτη. Εκτιμήστε τη χωρητικότητα φορτίου του κινητήρα ή χρησιμοποιήστε ένα ρελέ ή έναν επαφέα.

Μπορώ να αντικαταστήσω έναν διακόπτη 5Α με ένα μοντέλο 16Α ή 21Α;

Είναι μόνο εάν η αντικατάσταση έχει το ίδιο μέγεθος όσον αφορά τις διαστάσεις, την κίνηση του ενεργοποιητή, τη διάταξη ακροδεκτών, τη διάταξη επαφής, την ονομαστική τάση και την πιστοποίηση. Μια μεγαλύτερη ονομαστική ισχύς από μόνη της δεν αρκεί.

Πόσο διαρκεί ένας μικροδιακόπτης;

Η διάρκεια ζωής ενός προϊόντος καθορίζεται από το φορτίο, τη συχνότητα μηνύματος, την ευθυγράμμιση, το περιβάλλον και την ποιότητα εγκατάστασης. Η μηχανική και η ηλεκτρική ζωή είναι διακριτοί όροι. Επομένως, οι προδιαγραφές ηλεκτρικής ζωής θα πρέπει να τηρούνται αναλόγως σε σχέση με το πραγματικό φορτίο.

Συμπερασματικά, τοMicro Switch 5a 125 250vείναι μια βιώσιμη επιλογή για μικρού μεγέθους συστήματα ελέγχου και ανίχνευσης θέσης AC, εάν το φορτίο και οι μηχανικές παράμετροι είναι κατάλληλες. Επαληθεύστε τις προδιαγραφές, επιλέξτε τους κατάλληλους ακροδέκτες και ενεργοποιητή για SPDT και καταφύγετε στη χρήση ενός ρελέ ή μιας λύσης βαρέως τύπου για συσκευές με σημαντικό ρεύμα εισόδου ή για απαιτητικές ηλεκτρομηχανολογικές εφαρμογές.
