Lighted Rocker Switch: Τύποι, καλωδίωση και Οδηγός αγοράς

Ένας φωτιζόμενος διακόπτης λειτουργεί ως ένα είδος διακόπτη on/off που είναι ενσωματωμένος με ένα φως LED ή νέον, το οποίο υποδεικνύει εάν ο διακόπτης βρίσκεται στη θέση on/on ή όχι εύκολα. Λόγω της ένδειξης του, ο διακόπτης παλινδρόμησης είναι καθαρά ορατός ακόμα και στο σκοτάδι ή σε ακατάστατους πίνακες ελέγχου. Οι φωτιζόμενοι διακόπτες rocker έχουν βρει τη χρησιμότητά τους σε πολλές εφαρμογές σε αυτοκίνητα, σκάφη, RV, ποδήλατα, οικιακές συσκευές, βιομηχανικές μηχανές, ηλεκτρικά συστήματα ελέγχου κ.λπ.

Είναι δυνατή η χρήση φωτιζόμενων διακοπτών και σε κυκλώματα χαμηλής τάσης και σε τομείς υψηλής τάσης. Μπορεί κανείς να συναντήσει διακόπτες 12V που χρησιμοποιούνται σε εφαρμογές αυτοκινήτων καθώς και διακόπτες AC 120V για χρήση σε σπίτια και βιομηχανία. Κατά την επιλογή του κατάλληλου τύπου, πρέπει να καθοριστεί η τάση του συστήματος, η ονομαστική ένταση ρεύματος, ο τύπος φορτίου, η διάταξη των ακροδεκτών, το μέγεθος του διακόπτη και η περιοχή εγκατάστασης.

Τι είναι αΦωτισμένος Rocker Switch?

Ένας διακόπτης παλινδρόμησης είναι κατασκευασμένος από έναμηχανισμός παλινδρόμησης που μπορεί να ενεργοποιήσει ένα ηλεκτρικό κύκλωμα. Ο διακόπτης παλινδρόμησης πιέζεται στη θέση ενεργοποίησης και το τροφοδοτικό συνδέεται με τον εξοπλισμό που τροφοδοτείται. Επιπλέον, ο διακόπτης έχει ενσωματωμένη λυχνία LED ή νέον για να υποδεικνύει την ενεργοποίηση του ρεύματος.

Ο διακόπτης μπορεί να υποδείξει εάν λαμβάνει ρεύμα, είναι ενεργοποιημένος ή εάν λειτουργεί άλλο κύκλωμα, ανάλογα με τη σχεδίαση και τη ρύθμιση της συσκευής. Υπάρχουν διάφοροι τρόποι σύνδεσης του διακόπτη, ανάλογα με τον τύπο. Ωστόσο, φροντίστε να συμβουλευτείτε τις οδηγίες καλωδίωσης και τους δείκτες από τον κατασκευαστή πριν ξεκινήσετε την εγκατάσταση.

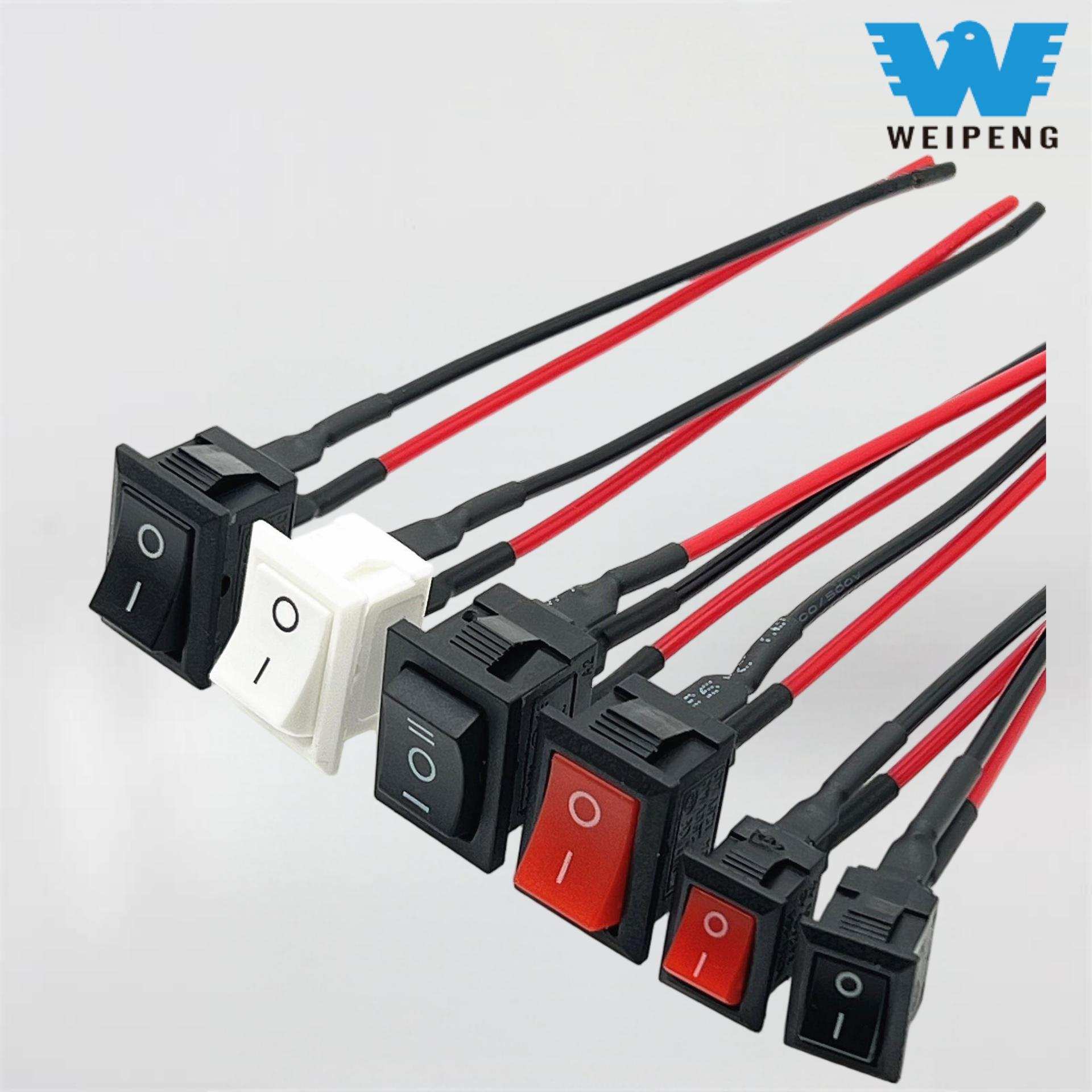

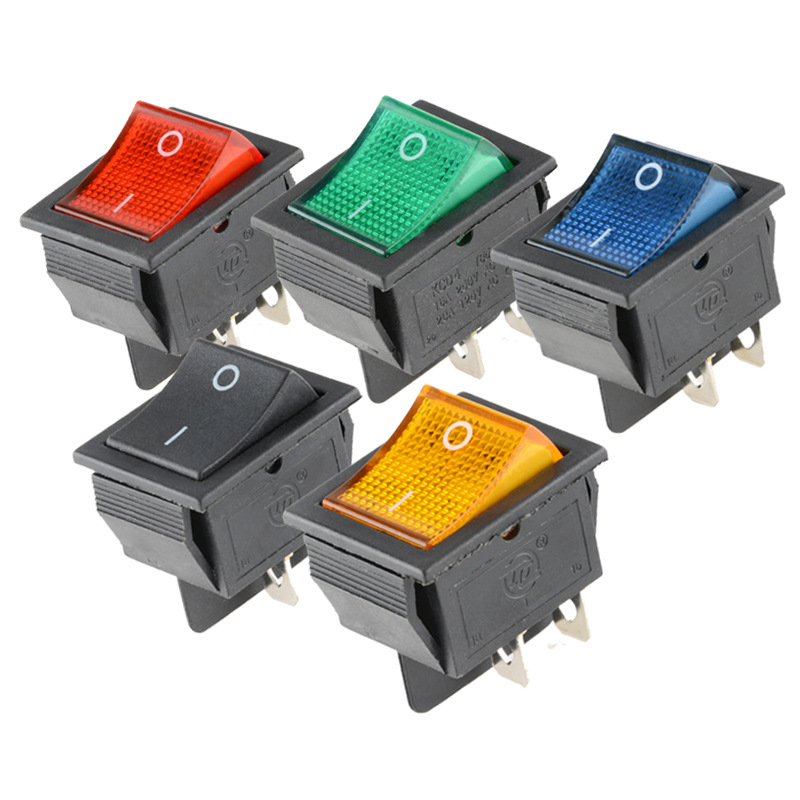

Συνήθεις τύποι φωτιζόμενων διακοπτών

Διακόπτες με δύο ακροδέκτες

Ο διακόπτης δύο ακροδεκτών έχει σχεδιαστεί για να λειτουργεί στην απλή λειτουργία ενεργοποίησης και απενεργοποίησης. Σε γενικές γραμμές, αυτός ο τύπος συσκευής μεταγωγής συνδέεται τόσο με το φορτίο όσο και με το ηλεκτρικό κύκλωμα τροφοδοσίας και μπορεί να ανάψει το LED όταν ενεργοποιείται. Ορισμένοι τύποι LED επηρεάζονται από την πολικότητα, επομένως οι συνδέσεις πρέπει να γίνονται όπως περιγράφεται παρακάτω.

Τρεις ακροδέκτες Rocker Switches

Τα σχέδια τριών ακροδεκτών χαρακτηρίζονται από πρόβλεψη για είσοδο ηλεκτρικής ενέργειας, σήματα μεταγωγής και σύνδεση για γείωση. Ως συνέπεια της ύπαρξης ξεχωριστού ακροδέκτη για σύνδεση γείωσης, η υπό εξέταση ένδειξη μπορεί να λειτουργεί χωρίς προβλήματα. Αυτός ο τύπος σχεδίασης χρησιμοποιείται συχνά σε αυτοκίνητα και σκάφη.

Διακόπτες Rocker τεσσάρων και πέντε ακροδεκτών

Οι τερματικοί διακόπτες 4 και 5 μπορούν να παρέχουν ανεξάρτητο φωτισμό, διπολική μεταγωγή ή πολλαπλές εξόδους. Είναι κατάλληλα για πιο εξελιγμένες κεφαλές ελέγχου, αν και η σωστή καλωδίωση εξαρτάται από την εσωτερική διαμόρφωση του κυκλώματος. Επομένως, το διάγραμμα που δίνεται θα πρέπει να ακολουθηθεί αντί να απλοποιηθεί η διαδικασία καλωδίωσης μέσω τυπικών θέσεων ακροδεκτών.

Διαμορφώσεις SPST, SPDT και DPDT

Ο διακόπτης SPST έχει τη δυνατότητα να ολοκληρώσει ένα μόνο κύκλωμα και να το απενεργοποιήσει μόνο. Οι διακόπτες SPDT ενεργοποιούν μία είσοδο και λειτουργούν σε δύο εξόδους. Οι διακόπτες DPDT λειτουργούν σε δύο κυκλώματα και είναι ικανοί να επιλέγουν εισόδους ή να αντιστρέφουν την πολικότητα. Ο διακόπτης SPST είναι η πιο κοινή μορφή διακόπτη που χρησιμοποιείται για τυπικές εφαρμογές, όπως το άναμμα μιας λάμπας.

Τι είναι αΦωτισμένος Rocker Switch12V Χρησιμοποιείται για;

Ένας διακόπτης παλινδρόμησης 12 βολτ με φωτισμό έχει σχεδιαστεί για χρήση σε ηλεκτρικά κυκλώματα με παροχή συνεχούς ρεύματος (DC) 12 βολτ. Οι τυπικές εφαρμογές περιλαμβάνουν:

• Φωτιστικά αυτοκινήτων και μοτοσυκλετών
• Λυχνίες LED και φώτα εργασίας
• Ανεμιστήρες ψύξης και αντλίες νερού
• Αξεσουάρ σκαφών και RV
• Εξοπλισμός ταμπλό και πίνακα ελέγχου
• Ηλεκτρικά συστήματα με μπαταρίες

Το πρότυπο 12V δεν ορίζει το ανώτερο όριο ρεύματος για το διακόπτη. Μπορεί να ειπωθεί, για παράδειγμα, ότι ένας διακόπτης μπορεί να λειτουργεί με ισχύ 12 V σε ρεύμα 20 Α. Ωστόσο, κατά την εκκίνηση, ορισμένα μηχανήματα όπως οι κινητήρες και οι αντλίες ενδέχεται να αντλούν περισσότερο ρεύμα. Για το σκοπό αυτό, πρέπει να χρησιμοποιούνται κατάλληλα ρελέ για τον έλεγχο των υψηλών ρευμάτων ή των επαγωγικών φορτίων.

Πώς να επιλέξετε τον σωστό φωτιζόμενο διακόπτη

Ελέγξτε την ονομαστική τάση και ρεύμα

Επιλέξτε έναν διακόπτη που θα λειτουργεί σωστά με την τάση και το ρεύμα του κυκλώματος. Για παράδειγμα, διακόπτης με ονομαστική τάση 12 V DC δεν πρέπει να χρησιμοποιείται για κύκλωμα με τάσεις 120 V ή 230 V AC. Εκτός από το κανονικό ρεύμα λειτουργίας, πρέπει να ληφθεί υπόψη και το ρεύμα εκκίνησης ή εισροής του φορτίου.

Εξετάστε τον τύπο φορτίου

Οι ηλεκτρικοί κινητήρες, οι αντλίες, οι συσκευές θέρμανσης, οι λαμπτήρες και οι οδηγοί LED επιβάλλουν διαφορετικά φορτία στους διακόπτες. Οι βαθμολογίες που λαμβάνουν υπόψη μόνο φορτία αντίστασης ενδέχεται να μην ισχύουν για επαγωγικά φορτία όπως οι ηλεκτροκινητήρες. Η επιλογή των διακοπτών πρέπει να γίνεται ανάλογα με τα φορτία που πρέπει να χειριστούν.

Επιβεβαιώστε τις Διαστάσεις τοποθέτησης

Πριν παραγγείλετε, βεβαιωθείτε ότι έχετε ελέγξει τη μέτρηση της αποκοπής του πίνακα καθώς και το πάχος του πλαισίου, τη θέση της γλωττίδας συγκράτησης και τα κενά πίσω από το πλαίσιο. Ένας διακόπτης μπορεί να μπει στην μπροστινή εγκοπή, αλλά μπορεί να συγκρουστεί με άλλα εξαρτήματα και καλωδιώσεις.

Ελέγξτε τις Προδιαγραφές ενδείξεων

Η κατανάλωση ενέργειας των ενδείξεων LED είναι πολύ χαμηλή, επομένως χρησιμοποιούνται συνήθως σε συστήματα 12V. Βεβαιωθείτε ότι το LED περιέχει μια εσωτερική αντίσταση και βεβαιωθείτε ότι έχει πολικότητα. Η χρήση ενός διακόπτη με διαφορετική τάση μπορεί να προκαλέσει τον λανθασμένο προσανατολισμό της ένδειξης.

Εξετάστε την Προστασία του Περιβάλλοντος

Θα πρέπει να επιλέγουμε διακόπτες που έχουν την ικανότητα να αντιστέκονται στην υγρασία και να αποτρέπουν τη σκουριά σε περίπτωση που πρόκειται να χρησιμοποιηθούν σε εξωτερικούς, εσωτερικούς χώρους, σε θαλάσσιο περιβάλλον ή σε περιβάλλοντα με σκόνη και κραδασμούς.

Πώς συνδέετε έναν αναμμένο διακόπτη Rocker;

Η καλωδίωση ενός φωτισμένου διακόπτη περιλαμβάνει τον προσδιορισμό των προδιαγραφών του συγκεκριμένου διακόπτη, συμπεριλαμβανομένου του αριθμού των ακροδεκτών και της διάταξής του. Πάντα να διακόπτετε την παροχή ρεύματος πριν ξεκινήσετε την εργασία και να αναγνωρίζετε κάθε έναν από τους ακροδέκτες με ακρίβεια. Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να γίνεται μόνο από ειδικευμένους τεχνικούς.

Τυπική καλωδίωση τριών ακροδεκτών 12V

Θετική τροφοδοσία με ασφάλεια -> Τροφοδοσία ή ακροδέκτης εισόδου
Έξοδος μεταγωγής -> Θετικός ακροδέκτης του φορτίου
Αρνητικό συστήματος -> Ακροδέκτης γείωσης και αρνητικό φορτίο

Η ηλεκτρική ενέργεια πρέπει να είναι διαθέσιμη στο φορτίο αμέσως μόλις ενεργοποιηθεί ο διακόπτης, υποδεικνύοντας ότι η ένδειξη έχει ανάψει. Ο ασφαλειοσύνδεσμος πρέπει να τοποθετηθεί ακριβώς δίπλα στην παροχή, δηλαδή στην μπαταρία. Η τιμή της ασφάλειας πρέπει επίσης να αντιστοιχεί στον τύπο του καλωδίου και στις προδιαγραφές του κυκλώματος.

Τυπική καλωδίωση δύο ακροδεκτών

Θετική παροχή -> Ακροδέκτης 1 διακόπτη
Διακόπτης ακροδέκτη 2 -> Θετικό φορτίο
Αρνητικό φορτίο -> Αρνητικό συστήματος

Όταν ένας διακόπτης περιλαμβάνει ένα LED ευαίσθητο στην πολικότητα, είναι σημαντικό να συνδέσετε σωστά τα θετικά και τα αρνητικά καλώδια. Σε περίπτωση που τα καλώδια αντιστραφούν, το LED δεν θα ανάψει, παρά το γεγονός ότι ο διακόπτης θα λειτουργήσει σωστά.

Ζητήματα καλωδίωσης και ασφάλειας

Χρησιμοποιήστε ένα καλώδιο που συνοδεύεται από την κατάλληλη ονομαστική τιμή ρεύματος και χρησιμοποιήστε μονωμένους ακροδέκτες καθώς και θερμοσυστελλόμενους σωλήνες για να εγγυηθείτε ότι όλες οι συνδέσεις είναι ασφαλείς. Μην δρομολογείτε τα καλώδια κοντά σε αιχμηρές γωνίες, πηγές υψηλής θερμότητας ή περιοχές που μπορεί να δημιουργήσουν κίνηση. Για οχήματα, βεβαιωθείτε ότι η πλεξούδα καλωδίωσης δεν είναι επίσης εκτεθειμένη σε κραδασμούς και εκδορές. Για την καλωδίωση θαλάσσης, βεβαιωθείτε ότι οι σύνδεσμοι καθώς και τα καλώδια που χρησιμοποιούνται είναι απαλλαγμένα από διάβρωση.

Ένας αναμμένος διακόπτης δεν αντικαθιστά έναν διακόπτη κυκλώματος, τη σωστή γείωση ή την ασφάλεια. Εάν ο διακόπτης γίνει πολύ ζεστός, λιώσει, αποχρωματιστεί, σπινθηρίσει ή εκπέμπει τη μυρωδιά του καμένου, θα πρέπει να απενεργοποιηθεί καθώς μπορεί να αποτελεί ένδειξη ηλεκτρικής βλάβης, όπως υπερβολικό ρεύμα, χαλαρή σύνδεση, ελαττωματικές επαφές ή καλώδια πολύ λεπτά για να χειριστεί το φορτίο.

ΚοινόςΦωτισμένος Rocker SwitchΠροβλήματα

Η ένδειξη δεν ανάβει

Μερικοί συνήθεις λόγοι είναι η αντιστροφή της πολικότητας, η έλλειψη σύνδεσης γείωσης, το σφάλμα στην αναγνώριση των ακροδεκτών ή η χρήση ενός δείκτη που έχει σχεδιαστεί για διαφορετική τάση. Συγκρίνετε σωστά τις εργασίες εγκατάστασης με το διάγραμμα καλωδίωσης του κατασκευαστή και επαληθεύστε ότι υπάρχει τάση στους δεξιούς ακροδέκτες.

Το φορτίο λειτουργεί αλλά ο δείκτης όχι

Ακόμα κι αν οι επαφές του διακόπτη έχουν καλή αγωγιμότητα, είναι εξίσου σημαντικό να ελέγξετε εάν η συσκευή διαθέτει ξεχωριστή γείωση ή τροφοδοτικό. Επίσης, ελέγξτε εάν η μονάδα διαθέτει πηγή φωτός που λειτουργεί ξεχωριστά από άλλες.

Η ένδειξη παραμένει αναμμένη όταν ο διακόπτης είναι απενεργοποιημένος

Ορισμένα μοντέλα διακοπτών λειτουργούν με τέτοιο τρόπο ώστε να ανάβουν κάθε φορά που υπάρχει ρεύμα στην είσοδο τους. Αυτή η συμπεριφορά μπορεί να είναι φυσιολογική για τη συγκεκριμένη συσκευή. Πριν αντικαταστήσετε τον διακόπτη, βεβαιωθείτε ότι έχετε ελέγξει το κύκλωμα ένδειξης διακόπτη.

Η ένδειξη τρεμοπαίζει ή ο διακόπτης γίνεται θερμός

Ζητήματα όπως χαλαρές συνδέσεις, πτώση τάσης, υψηλή ροή ρεύματος ή ακατάλληλα φορτία μπορεί να προκαλέσουν τρεμόπαιγμα και υπερθέρμανση. Αυτό θα πρέπει να διερευνηθεί αποσυνδέοντας το κύκλωμα και εξετάζοντας τη βαθμολογία του διακόπτη, το μέγεθος του καλωδίου και τον τρόπο σύνδεσης και φόρτωσης της συσκευής. Εάν χρειάζεται, μπορεί να απαιτείται η χρήση ρελέ για τον κινητήρα, τις αντλίες ή άλλα φορτία που αντλούν υψηλά ρεύματα.

Συχνές Ερωτήσεις

Απαιτεί καλώδιο γείωσης ένας αναμμένος διακόπτης στροφέα;

Δεν είναι πάντα αυτή η κατάσταση. Στην περίπτωση των τύπων μετρητών δύο ακροδεκτών, συνδέουν τον δείκτη τους εσωτερικά, πράγμα που σημαίνει ότι δεν απαιτείται ξεχωριστή γείωση. Τα μοντέλα που έχουν τρεις ακροδέκτες θα πρέπει πάντα να έχουν το δικό τους σημείο γείωσης. Ελέγχετε πάντα τα αντίστοιχα τερματικά και τις προδιαγραφές των προϊόντων.

Μπορεί ένας διακόπτης rocker 12V να ελέγξει τα φώτα LED;

Ο ισχυρισμός είναι έγκυρος αφού ο διακόπτης έχει μια ονομαστική τιμή που αντιστοιχεί στην τάση του συστήματος, στο ονομαστικό ρεύμα λειτουργίας και στο ρεύμα εκκίνησης του οδηγού LED. Ενδέχεται να απαιτείται ρελέ όταν χρησιμοποιείτε μεγαλύτερες ράβδους LED ή πολλά φωτιστικά.

Μπορεί ένας διακόπτης 12V να χρησιμοποιηθεί με οικιακή ισχύ;

Όχι, ένας διακόπτης με ονομαστική τιμή για 12V DC δεν μπορεί να χρησιμοποιηθεί ούτε με 120V ούτε με 230V AC. Ένας διακόπτης AC πρέπει να είναι βαθμολογημένος για την τάση AC, το ρεύμα, τους τύπους φορτίων και τα ισχύοντα πρότυπα ασφαλείας για οικιακή ηλεκτρική ενέργεια.

Γιατί ο διακόπτης LED μου ανάβει αχνά όταν είναι απενεργοποιημένος;

Ένα μικρό ρεύμα διαρροής από το gizmo ή το φορτίο στο κύκλωμα παράγει αμυδρό φως. Μερικές φορές αντί αυτής της διάταξης μπορεί κανείς να καταφύγει στη χρήση διαφορετικού διακόπτη ή ρελέ ή συσκευής και από την πλευρά του φορτίου.

Πώς μπορώ να δοκιμάσω έναν διακόπτη παλινδρόμησης;

Για να ελέγξετε τη συνέχειά του, ο διακόπτης πρέπει να αφαιρεθεί από την πηγή ισχύος και το πολύμετρο να τεθεί σε λειτουργία συνέχειας. Η λειτουργία του διακόπτη πρέπει να είναι τέτοια ώστε να έχει ανοιχτές και κλειστές αποκρίσεις κατά τη λειτουργία. Ποτέ μην πραγματοποιείτε δοκιμές συνέχειας σε ενεργοποιημένο κύκλωμα.

Ένας επαρκώς φωτισμένος διακόπτης στροφών έχει τις προδιαγραφές τάσης, ρεύματος, τύπου φορτίου, ακροδεκτών, μεγέθους και λειτουργίας που ταιριάζουν στο περιβάλλον του. Για να ενεργοποιήσετε ένα μικρό εξάρτημα 12 V, ένας διακόπτης SPST είναι μια κατάλληλη επιλογή. Εάν εμπλέκονται κινητήρες ή βαρύς εξοπλισμός, θα υπάρχει ανάγκη για ρελέ, ενώ υπάρχει επίσης ανάγκη για ασφάλειες και κατάλληλα καλώδια σε άλλα ηλεκτρικά συστήματα.
