NC Micro Switch: Το οριστικό εγχειρίδιο για τη γνώση, την επιλογή και τη λειτουργία NC Micro Switches

Οι άνθρωποι που ασχολούνται με τα ηλεκτρονικά, τον βιομηχανικό αυτοματισμό και την κοινότητα DIY γνωρίζουν μικροδιακόπτες. οι λιγότερο γνωστοί πρωταθλητές των κυκλωμάτων ελέγχου. Ένας τύπος μικροδιακόπτη είναι ο μικροδιακόπτης NC (Normal Closed micro switch), ο οποίος είναι εξαιρετικά σημαντικός. Αν σκεφτείτε πώς να αναγνωρίσετε έναν διακόπτη NC, την εφαρμογή του ή να βρείτε το κατάλληλο NC για το έργο σας, αυτός ο οδηγός έχει όλες τις απαντήσεις στους μικροδιακόπτες NC, τη διάκρισή του από τους μικροδιακόπτες ΟΧΙ και τις εφαρμογές του.

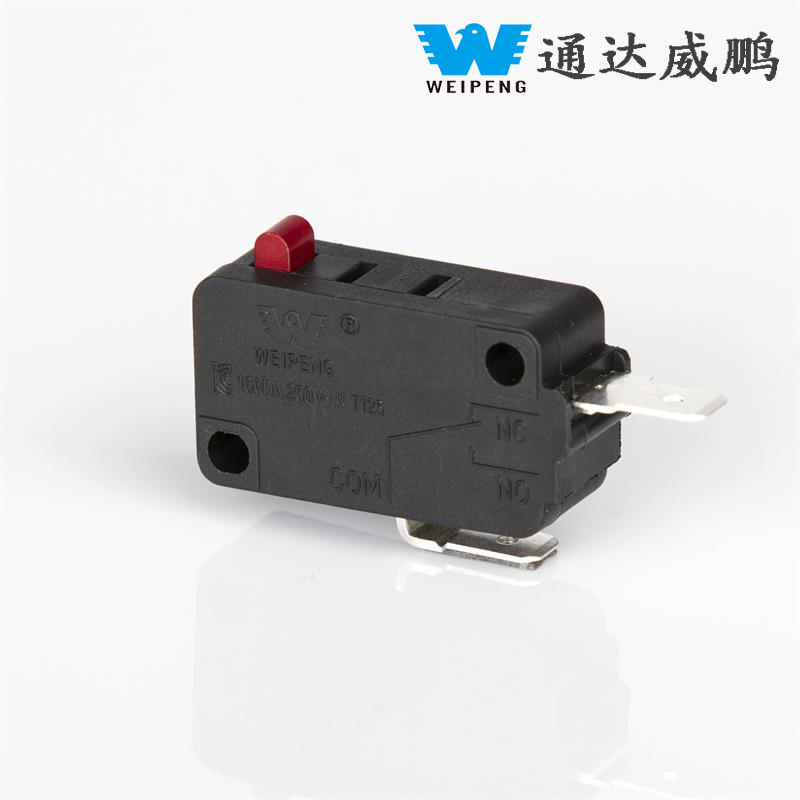

Τι είναι έναΜικροδιακόπτης NC?

Ένας μικροδιακόπτης NC ή ένας κανονικά κλειστός μικροδιακόπτης, είναι ένας ηλεκτρικός διακόπτης που παραμένει στην κλειστή του θέση, αφήνοντας τον ηλεκτρισμό να ρέει μέχρι να ενεργοποιηθεί. Στη συνέχεια ο διακόπτης ανοίγει και σταματά τη ροή ρεύματος στο κύκλωμα. Αυτό είναι αντίθετο με έναν μικροδιακόπτη NO (Normally Open), ο οποίος είναι ανοιχτός πριν ενεργοποιηθεί και κλείνει μετά. Υπάρχουν και άλλοι όροι που χρησιμοποιούνται για τους μικροδιακόπτες και ένας από αυτούς είναι διακόπτες snap-action λόγω των γρήγορων κινήσεων εναλλαγής τους.

Στη λειτουργία λειτουργίας, όταν ο ενεργοποιητής δεν είναι σε λειτουργία, οι επαφές βρίσκονται σε επαφή και το ρεύμα ρέει. Μόλις ενεργοποιηθεί ο ενεργοποιητής, οι επαφές ανοίγουν, διακόπτοντας τη ροή του ρεύματος. Αυτοί οι τύποι μικροδιακόπτες NC καθίστανται απαραίτητοι σε κυκλώματα για τη διασφάλιση της διακοπής έκτακτης ανάγκης, των αποστολών ασφαλείας και εκείνων που απαιτούν ανάδραση.

Πώς λειτουργεί ένας μικροδιακόπτης NC;

Οι μικροδιακόπτες τροφοδοτούνται από ένα σύστημα που τους επιτρέπει να παράγουν μια γρήγορη και σαφή κίνηση ενεργοποίησης. Στο εσωτερικό του διακόπτη υπάρχει ένας μηχανισμός κουμπιού με ελατήριο. Πιέζοντας προς τα κάτω τον ενεργοποιητή, εμφανίζεται ένα «κουμπί» και η θέση των επαφών αλλάζει.

Για έναν μικροδιακόπτη NC:

• Όταν ο ενεργοποιητής δεν βρίσκεται σε κίνηση, ο ακροδέκτης COM συνδέεται στον ακροδέκτη NC.
• Πατώντας τον ενεργοποιητή διακόπτεται η σύνδεση COM-NC, ανοίγοντας το κύκλωμα.

Αυτή η αρχή έχει αμέτρητες εφαρμογές. Αυτά περιλαμβάνουν τα πάντα, από κλειδώματα ασφαλείας σε συσκευές και χειριστήρια για βιομηχανικά μηχανήματα έως πόρτες ανελκυστήρων και μηχανήματα αυτόματης πώλησης.

Πώς να καταλάβετε εάν ένας διακόπτης είναι NC ή ΟΧΙ;

Το να γνωρίζετε εάν ένας μικροδιακόπτης είναι NC ή NO είναι μια σημαντική πτυχή της ανάπτυξης και της συντήρησης του κυκλώματος. Ακολουθούν ορισμένες μέθοδοι για τον προσδιορισμό του τύπου:

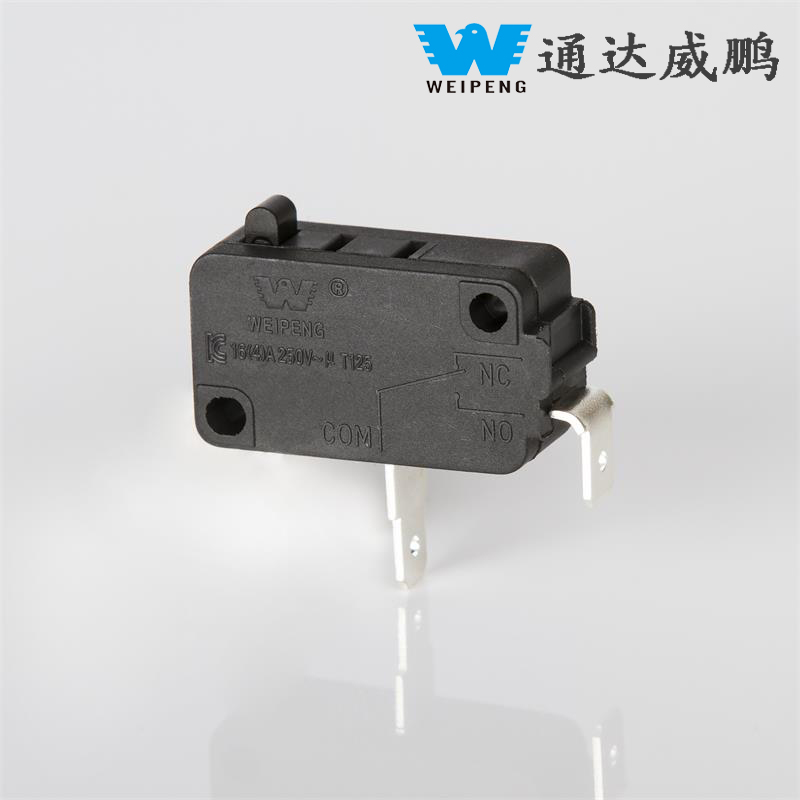

Οπτική επιθεώρηση:"NC" (Κανονικά κλειστό) και "NO" (Κανονικά ανοιχτό) είναι οι ετικέτες που βρίσκονται συνήθως σε έναν αριθμό μικροδιακοπτών. Βεβαιωθείτε ότι έχετε εξετάσει το περίβλημα του διακόπτη για την επισήμανση του.

Δοκιμή με πολύμετρο:Ρυθμίστε το πολύμετρό σας σε λειτουργία συνέχειας (ή ωμ). Τοποθετήστε ένα καλώδιο στο σημείο COM και το δεύτερο καλώδιο στο ύποπτο σημείο NC. Το πολύμετρο θα πρέπει να δείχνει τη συνέχεια χωρίς να πατάτε τον ενεργοποιητή. Κατά το πάτημα του ενεργοποιητή, η συνέχεια πρέπει να διακοπεί.

Φύλλο δεδομένων κατασκευαστή:Όταν εμφανίζεται το φύλλο δεδομένων, τα τερματικά θα αποκαλύψουν εάν είναι NC, NO και COM και επίσης κάποιες άλλες προδιαγραφές.

Η λήψη αυτών των βημάτων διασφαλίζει ότι αναγνωρίζετε και συνδέετε με ακρίβεια τον σωστό διακόπτη για το κύκλωμά σας.

Κοινές εφαρμογές των μικροδιακόπτες NC

Ο μικροδιακόπτης NC υπάρχει σε άπειρο αριθμό εφαρμογών όπου η ασφάλεια και η άμεση δράση είναι πρωταρχικής σημασίας.

1. Μηχανισμοί Ασφαλείας:Οι μικροδιακόπτες NC χρησιμοποιούνται ως ασφαλή στοιχεία σε βιομηχανικά μηχανήματα και οικιακές συσκευές. Για παράδειγμα, ο διακόπτης NC θα απενεργοποιήσει το κύκλωμα όταν ανοίξει μια πόρτα ή κάλυμμα και το μηχάνημα θα σταματήσει να λειτουργεί, αποτρέποντας έτσι ατυχήματα.

2. Συστήματα διακοπής έκτακτης ανάγκης:Τα κουμπιά διακοπής έκτακτης ανάγκης λειτουργούν συνήθως με μικροδιακόπτες NC. Όταν πατηθεί το κουμπί διακοπής έκτακτης ανάγκης, ανοίγει ένα κύκλωμα, διακόπτοντας έτσι τον εξοπλισμό αμέσως.

3. Συστήματα Ασφαλείας:Ο μικροδιακόπτης NC είναι ένα όργανο που χρησιμοποιείται σε διακόπτες παραβίασης σχεδιασμένο για συστήματα συναγερμού και ενεργοποιεί τον συναγερμό σε περίπτωση εισβολής πόρτας ή παραθύρου.

4. Εφαρμογές αυτοκινήτων:Στα οχήματα, οι μικροδιακόπτες NC καθιστούν δυνατή την εμπλοκή του πεντάλ του φρένου που οδηγεί στη λειτουργία των φώτων πέδησης ή στη διακοπή της λειτουργίας του cruise control.

5. Ανελκυστήρες και έλεγχος πρόσβασης:Οι μικροδιακόπτες NC στις πόρτες του ανελκυστήρα είναι υπεύθυνοι για την ανίχνευση του κλεισίματος της πόρτας. Αν δεν κλείσουν τελείως οι πόρτες, το ασανσέρ δεν θα λειτουργεί.

Αυτές οι περιπτώσεις καταδεικνύουν τη σημασία των μικροδιακοπτών NC για την επίτευξη λειτουργικής ασφάλειας και αξιοπιστίας του συστήματος.

Σύγκριση μικροδιακόπτες NC και NO

Η αναγνώριση της διάκρισης μεταξύ μικροδιακόπτες NC και μικροδιακόπτες NO είναι ζωτικής σημασίας για τη διασφάλιση του κατάλληλου σχεδιασμού των κυκλωμάτων και την επίλυση προβλημάτων.

NC (Κανονικά κλειστό):Από προεπιλογή, το κύκλωμα παραμένει κλειστό και ανοίγει με ενεργοποίηση. Συνήθως χρησιμοποιείται όπου η διακοπή του κυκλώματος σημαίνει αλλαγή κατάστασης ή παρέχει προειδοποίηση, ειδικά σε εφαρμογές που σχετίζονται με την ασφάλεια.

ΟΧΙ (Κανονικά ανοιχτό):Η προεπιλεγμένη κατάσταση του διακόπτη είναι "off" και πρέπει να ενεργοποιηθεί για να κλείσει το κύκλωμα. Ο διακόπτης μπορεί να χρησιμοποιηθεί για την ενεργοποίηση συσκευών και συναγερμών, για παράδειγμα, πατώντας ένα κουμπί για να ανάψει μια λάμπα.

Η απόφαση για χρήση είτε NC είτε NO θα εξαρτηθεί από την εφαρμογή. Το NC είναι πιο κατάλληλο για την παρακολούθηση των συνηθισμένων διαταραχών, ενώ το ΝΟ θα πρέπει να επιλέγεται για περιπτώσεις όπου χρειάζεται να ξεκινήσει μια ενέργεια όταν υπάρχει αλλαγή.

Πώς να επιλέξετε τον σωστό μικροδιακόπτη NC;

Όταν αντιμετωπίζετε μια πληθώρα εμπορικών σημάτων και προϊόντων, είναι απαραίτητο να έχετε κατά νου πολλά πράγματα για να επιλέξετε τον σωστό μικροδιακόπτη NC.

1. Ηλεκτρικές βαθμολογίες:Βεβαιωθείτε ότι οι μικροδιακόπτες που θα επιλέξετε ταιριάζουν με τις απαιτήσεις τάσης και ρεύματος του συστήματός σας, καθώς υπάρχουν πολλές παραλλαγές για να διαλέξετε.

2. Δύναμη ενεργοποίησης:Οι μικροδιακόπτες έχουν διαφορετικές απαιτήσεις δύναμης για την ενεργοποίηση. Επιλέξτε σύμφωνα με τις απαιτήσεις ευαισθησίας και εάν απαιτούνται χαμηλότερες δυνάμεις για ήπιες εφαρμογές, ενώ οι επιλογές υψηλότερης δύναμης μπορεί να είναι απαραίτητες για δύσκαμπτες χρήσεις.

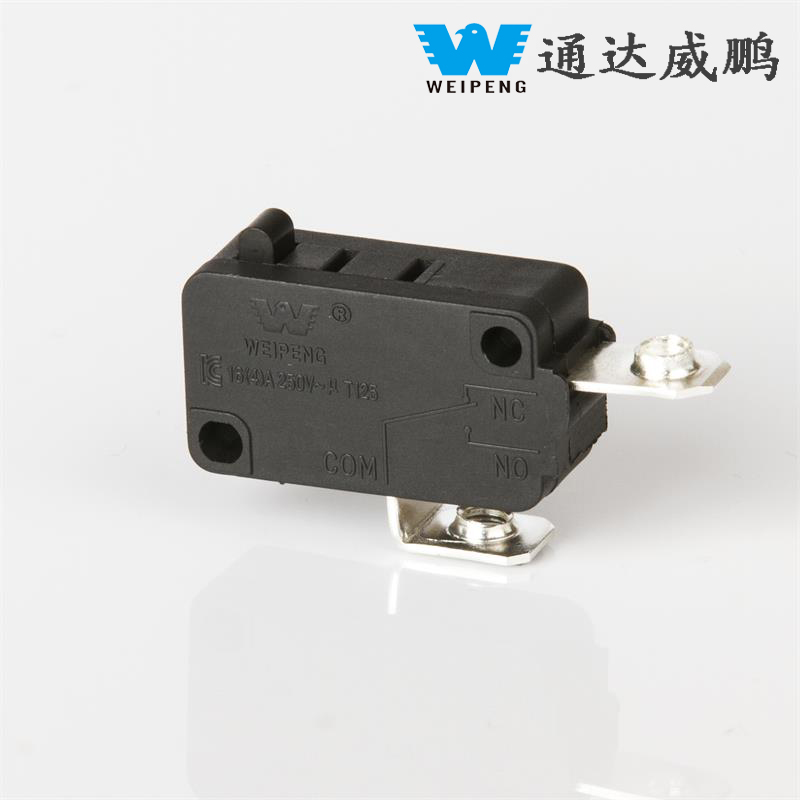

3. Στυλ τερματικού:Μπορείτε να επιλέξετε μεταξύ των ακροδεκτών γρήγορης σύνδεσης, κολλητικής λαβής και βιδωτών. Κάντε την επιλογή σας με βάση την ευκολία εγκατάστασης και τη συμβατότητα με την καλωδίωση.

4. Περιβαλλοντικές συνθήκες:Σκεφτείτε τα μέτρα προστασίας από τη σκόνη, την υγρασία και άλλες περιβαλλοντικές συνθήκες. Εάν η εφαρμογή είναι σε εξωτερικό χώρο ή σε δύσκολες συνθήκες, επιλέξτε μικροδιακόπτες με διαβάθμιση IP ή σφραγισμένους.

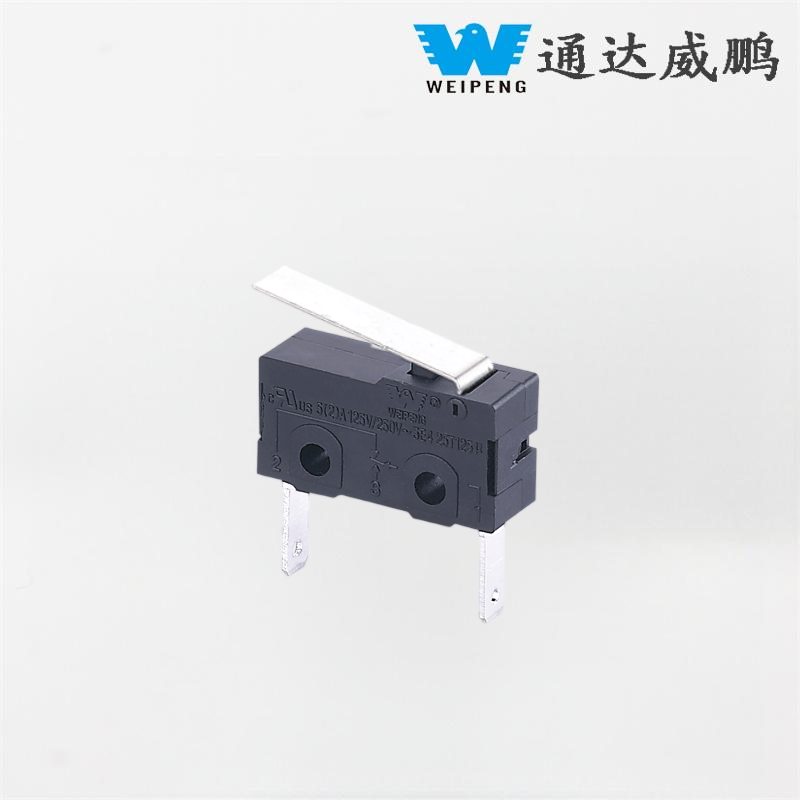

5. Μέγεθος και επιλογές τοποθέτησης:Οι μικροδιακόπτες διατίθενται σε διάφορες διαστάσεις και σχέδια με ευδιάκριτες οπές και βραχίονες. Ελέγξτε για το σωστό μέγεθος που ταιριάζει με την περιοχή εφαρμογής σας.

Η έρευνα και η διασφάλιση αυτών των πτυχών της ποιότητας θα συμβάλει στην εξασφάλιση της επιτυχίας και της ομαλής απόδοσης στο έργο σας.

Εγκατάσταση και καλωδίωση αΜικροδιακόπτης NC

Η πρακτική εγκατάσταση διασφαλίζει ότι ο μικροδιακόπτης NC λειτουργεί όπως έχει σχεδιαστεί και μπορεί να επιτύχει τη βέλτιστη ανθεκτικότητα. Ακολουθούν μερικές πρακτικές συστάσεις:

1. Τοποθέτηση του διακόπτη:Χρησιμοποιήστε τις οπές στερέωσης ή τους βραχίονες που παρέχονται για να στερεώσετε τον μικροδιακόπτη στη θέση του. Κάντε το με προσοχή, ώστε να μην ασκήσετε πίεση που μπορεί να βλάψει το περίβλημά του ή να επηρεάσει την ικανότητά του να λειτουργεί.

2. Καλωδίωση:Ο κοινός ακροδέκτης πρέπει να συνδεθεί με την είσοδο του κυκλώματος και ο ακροδέκτης NC πρέπει να συνδεθεί στην έξοδο που πρέπει να διακοπεί. Επιβεβαιώστε εάν η καλωδίωση και η πολικότητα είναι σωστές πριν ενεργοποιήσετε την τροφοδοσία.

3. Δοκιμή:Κατά την εγκατάσταση, ελέγξτε τον διακόπτη είτε με ένα πολύμετρο είτε βάζοντας τη συσκευή να κάνει κάτι. Ενεργοποιήστε το διακόπτη για να παρακολουθείτε εάν το κύκλωμα ανοίγει.

4. Συντήρηση:Ελέγχετε τακτικά για σημάδια φθοράς, βρωμιάς ή διάβρωσης. Εάν χρειάζεται, καθαρίστε τις επαφές και αντικαταστήστε τους διακόπτες για να αποφύγετε τυχόν ψευδή σήματα ή διακοπές στην υπηρεσία.

Ακολουθώντας αυτά τα βήματα διασφαλίζεται ότι το σύστημά σας παραμένει ασφαλές και λειτουργεί βέλτιστα.

Πλεονεκτήματα και περιορισμοί των NC Micro Switches

Οι μικροδιακόπτες NC ξεχωρίζουν για την αξιοπιστία και την ταχεία απόκρισή τους, αλλά υπάρχουν ζητήματα:

Οφέλη:

Η γρήγορη αντίδραση του μηχανισμού κουμπώματος ενισχύει σημαντικά την αξιοπιστία και αποτρέπει την εμφάνιση ψευδών σημάτων. Ο συμπαγής σχεδιασμός του επιτρέπει τη χρήση σε στενούς χώρους. Οι μικροδιακόπτες NC έχουν επίσης υψηλά επίπεδα ανθεκτικότητας—συνήθως δοκιμάζονται για εκατομμύρια κύκλους, επομένως είναι ιδανικοί για εφαρμογές που απαιτούν υψηλά πρότυπα ασφαλείας και περιλαμβάνουν επαναλαμβανόμενες κινήσεις.

Περιορισμοί:

Οι μικροδιακόπτες NC είναι συνήθως ελαστικοί, αλλά μπορεί να παρουσιάσουν φθορά ή δυσλειτουργία που προκαλείται από ηλεκτρικές παρεμβολές. Η σωστή τοποθέτηση και εγκατάσταση αυτών των διακοπτών σε ορθές γωνίες είναι απαραίτητη για την αποτελεσματική χρήση, καθώς τα εμπόδια μπορεί να παρεμποδίσουν τη λειτουργία τους. Απαιτούν επίσης σωστή περιβαλλοντική στεγανοποίηση σε αντίξοες συνθήκες, οπότε η βρωμιά και η υγρασία δεν μπορούν να τα διαπεράσουν.

Εξισορροπώντας αυτούς τους παράγοντες, μπορείτε να αξιοποιήσετε κατάλληλα τους μικροδιακόπτες NC στα σχέδια του συστήματός σας.

Κορυφαίες μάρκες NC Micro Switch και πού να αγοράσετε

Η ποιότητα επηρεάζει τόσο την ανθεκτικότητα όσο και την αξιοπιστία. Ορισμένες γνωστές μάρκες μικροδιακόπτες NC περιλαμβάνουν τις Omron, Honeywell, Cherry και Schneider Electric. Κάθε μάρκα παράγει διαφορετικά μοντέλα που ταιριάζουν σε διαφορετικές τάσεις, τύπους ενεργοποιητών και επίπεδα προστασίας του περιβάλλοντος.

Μπορείτε να αποκτήσετε μικροδιακόπτες NC μέσω αξιόπιστων ηλεκτρονικών προμηθευτών όπως τα Mouser, Digi-Key και RS Components ή η Amazon, εάν σχεδιάζετε έργα DIY που βασίζονται στο σπίτι. Βεβαιωθείτε ότι διαβάζετε προσεκτικά τις προδιαγραφές και τις κριτικές του προϊόντος ενώ επιλέγετε τους κατάλληλους μικροδιακόπτες για τις απαιτήσεις σας.

Συχνές ερωτήσεις σχετικά με τους μικροδιακόπτες NC

Ποια είναι η διαφορά μεταξύ ενός διακόπτη NC και ενός διακόπτη NO;

Η βασική διαφορά βρίσκεται στην προεπιλεγμένη θέση. Ένας διακόπτης NC είναι στην πραγματικότητα σε κλειστή θέση και επομένως επιτρέπει στο ρεύμα να ρέει μόνο του όταν δεν χρησιμοποιείται. Αλλά πιέζοντας τον διακόπτη ανοίγει το κύκλωμα και διακόπτεται η ροή του ρεύματος. Από την άλλη πλευρά, ένας διακόπτης ΟΧΙ είναι ανοιχτός στην αρχή. Όταν πατηθεί ο διακόπτης, στην πραγματικότητα κλείνει το κύκλωμα επιτρέποντας στο ρεύμα να περάσει.

Μπορεί ένας μικροδιακόπτης να περιέχει ακροδέκτες NC και NO;

Αρκετοί μικροδιακόπτες διαθέτουν 3 ακροδέκτες, COM, NC και NO. Η λειτουργικότητα μπορεί να βασίζεται στην καλωδίωση και μπορεί να χρησιμοποιηθεί είτε μία από τις λειτουργίες είτε και με τους δύο τρόπους σε ένα κύκλωμα.

Είναι οι μικροδιακόπτες NC κατάλληλοι για κυκλώματα ασφαλείας;

Οριστικά. Συνήθως είναι κλειστά όταν είναι ανενεργά, πράγμα που σημαίνει ότι οποιαδήποτε ενέργεια γίνει για το άνοιγμά τους (για παράδειγμα, το άνοιγμα μιας πόρτας ή το πάτημα ενός κουμπιού έκτακτης ανάγκης) θα προκαλούσε την άμεση διακοπή του κυκλώματος.

Πόσο διαρκούν οι μικροδιακόπτες NC;

Όταν χρησιμοποιούνται σωστά και επιλεγούν με προσοχή, οι μικροδιακόπτες NC μπορούν να διαρκέσουν εκατομμύρια κύκλους. Η σωστή συντήρηση και η προστασία του περιβάλλοντος συμβάλλουν επίσης στη μακροζωία τους.

Τι θα συμβεί αν συνδέσω λάθος τερματικό;

Η λανθασμένη καλωδίωση (όπως η σύνδεση NO αντί για NC) θα οδηγήσει σε δυσλειτουργία του εξοπλισμού σας ή σε άλλα προστατευτικά μέτρα. Ελέγχετε πάντα τους ακροδέκτες εκ των προτέρων.

Είναι εύκολο να εγκατασταθούν οι μικροδιακόπτες NC;

Πράγματι, πολλά από αυτά ακολουθούν τη διαδικασία plug-and-play, με ελάχιστη ανάγκη για οποιεσδήποτε τεχνικές δεξιότητες καλωδίωσης. Όντας μικρά σε μέγεθος, μπορούν να τοποθετηθούν εύκολα με τα σωστά εξαρτήματα.

Προηγμένες εφαρμογές και συμβουλές ενσωμάτωσης

Καθώς οι τεχνολογικές εξελίξεις συνεχίζονται, οι μικροδιακόπτες NC έχουν αρχίσει να χρησιμοποιούνται σε πιο περίπλοκα συστήματα. Στον βιομηχανικό αυτοματισμό, εκτελούν κρίσιμα καθήκοντα όσον αφορά τον έλεγχο ακολουθίας και τους βρόχους ανάδρασης. Επίσης, οι μικροδιακόπτες NC χρησιμοποιούνται συχνά ως περιοριστικοί διακόπτες στη ρομποτική με στόχο την ανίχνευση θέσεων και την αποφυγή υπερβολικού ταξιδιού.

Όσον αφορά τις επιχειρήσεις IoT, ο συνδυασμός μικροδιακόπτες NC και μικροελεγκτών  επιτρέπει την απομακρυσμένη επίβλεψη και τις αυτόματες ειδοποιήσεις. Στα έξυπνα οικιακά συστήματα, οι μικροδιακόπτες NC παρέχουν βοήθεια στην αυτοματοποίηση της διαδικασίας ασφάλειας και του συστήματος πρόσβασης, στέλνοντας έτσι άμεσες ειδοποιήσεις σχετικά με την πρόσβαση ή καταστάσεις έκτακτης ανάγκης.

Στο σχεδιασμό των ενσωματωμένων συστημάτων, συνιστάται η χρήση τεχνικών εκτροπής για την αποφυγή λανθασμένης ενεργοποίησης των διακοπτών όταν υπάρχουν μηχανικές διαταραχές. Επιλέξτε διακόπτες που είναι πιο ανθεκτικοί για εφαρμογές που απαιτούν επαναλαμβανόμενη χρήση και αυτούς που λειτουργούν σε υψηλή συχνότητα.

Μικροδιακόπτης NCΣυντήρηση και αντιμετώπιση προβλημάτων

Εάν αντιμετωπίζετε αποτυχία ή διακοπτόμενη λειτουργία, ακολουθήστε αυτά τα βήματα αντιμετώπισης προβλημάτων:

1. Επιθεωρήστε τη φυσική βλάβη:Ελέγξτε για ρωγμές ή κακή ευθυγράμμιση του ενεργοποιητή. Αντικαταστήστε αμέσως τους κατεστραμμένους διακόπτες.

2. Καθαρίστε τις επαφές:Η συσσώρευση σκόνης ή σκουριάς θα εμποδίσει τη διέλευση του ρεύματος. Χρησιμοποιήστε κατάλληλα καθαριστικά επαφών και ελέγξτε ότι οι συνδέσεις είναι σφιχτές.

3. Δοκιμαστική λειτουργικότητα διακόπτη:Ελέγξτε τη συνέχεια μεταξύ του κοινού ακροδέκτη και του κανονικά κλειστού ακροδέκτη χρησιμοποιώντας ένα πολύμετρο. Εάν ο διακόπτης δεν αλλάζει αξιόπιστα, αντικαταστήστε τον.

4. Αξιολόγηση σχεδίασης κυκλώματος:Πρέπει να βεβαιωθείτε ότι η καλωδίωση έχει γίνει σύμφωνα με τα φύλλα δεδομένων της συσκευής. Βεβαιωθείτε ότι ο διακόπτης αντιστοιχεί στις προδιαγραφές τάσης καθώς και στις ονομασίες ρεύματος.

Με τακτική συντήρηση και δοκιμή, μεγιστοποιείτε την αξιοπιστία και αποτρέπετε τη διακοπή λειτουργίας του συστήματος.

Οι μικροδιακόπτες αποτελούν αναπόσπαστα στοιχεία για την ανάπτυξη αποτελεσματικών και ασφαλών συστημάτων ελέγχου σε διάφορους τομείς της οικονομίας. Ο κανονικός κλειστός τρόπος λειτουργίας, η ευκολία στην εγκατάσταση και η ευελιξία τους δίνουν ένα πλεονέκτημα έναντι άλλων τύπων διακοπτών της ίδιας κατηγορίας, γι' αυτό και όλοι όσοι ασχολούνται με τη μηχανική, τον ερασιτεχνικό σχεδιασμό και τον σχεδιασμό προϊόντων θα τους φανούν χρήσιμοι. Η γνώση του τρόπου επιλογής, εγκατάστασης, συντήρησης και αντιμετώπισης προβλημάτων των διακοπτών NC θα βοηθήσει κάποιον να πετύχει σε οποιαδήποτε επιχείρηση. Σε περίπτωση περίπλοκων διαδικασιών αντιμετώπισης προβλημάτων ή εγκατάστασης, θα πρέπει να συμβουλευτείτε τα φύλλα δεδομένων του κατασκευαστή ή να απευθυνθείτε σε πιο έμπειρους επαγγελματίες.
